Introduzione all'ambiente

Il programma può essere lanciato digitando semplicemente da console il comando:

	$tkgate

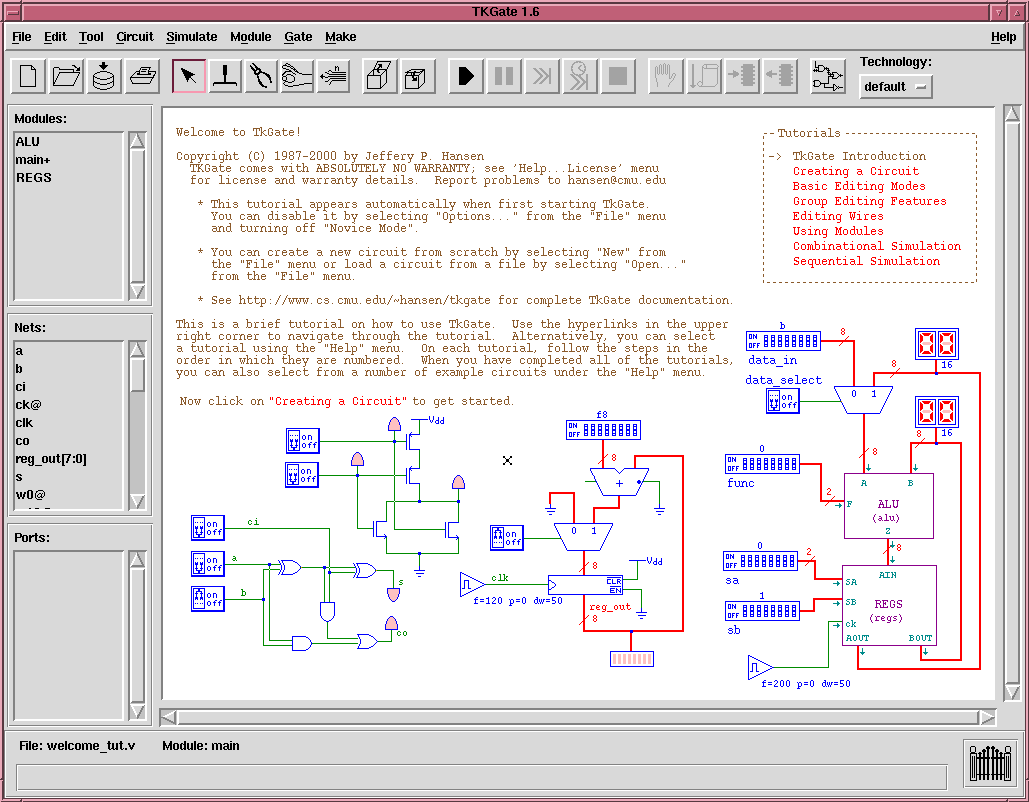

Caricato, il programma si presenta con il tutorial presente nella finestra principale:

Le parti principali del programma:

• La zona principale centrale è dedicata all'editing della rete
• In alto è presente la barra degli strumenti, per le operazioni più comuni
• A sinistra sono presenti la lista dei moduli, delle reti, delle porte:
  • Un circuito può essere decomposto in maniera gerarchica in moduli. I moduli sono dei componenti con ingressi e uscite che eseguono una data funzione. Ogni modulo può contenere gate elementari e/o altri moduli.
    Il modulo contenente il simbolo '+' è il modulo principale.
  • Le reti sono i fili di interconnessione dei vari componenti del circuito. Il simbolo '@' indica che il nome del relativo filo di interconnessione è nascosto.
  • Le porte sono gli input e gli output di un modulo.
• In basso a destra è presente un simbolo che indica la modalità di lavoro del programma:

  	Modalità di editing
  	Modalità simulazione (simulazione ferma)
  	Modalità simulazione (simulazione in corso)
  	Modalità analisi

Creazione, apertura e salvataggio di progetti

E' possibile creare, aprire o salvare progetti tkgate utilizzando i primi tre bottoni della barra degli strumenti, oppure tramite l'apposito menu File
