Topologie di esempio
Si riportano di seguito alcune topologie di esempio sviluppate per poter da subito
testare l'ambiente di sviluppo SOMA integrato col middleware MUM.
Le prime tre topologie presentate girano tutte su una sola macchina, in modo da poter sperimentare
anche in locale, senza il bisogno di un ambiente distribuito.
Di queste tre solo la prima però si riferisce al caso in cui tutto l'ambiente sia
fatto eseguire al di sopra di un'unica VM, mentre negli altri due casi vengono utilizzate
più VM.
Le altre configurazioni si riferiscono invece ad un ambiente distribuito, facendo riferimento
agli indirizzi IP di una LAN locale opportunamente configurata.
Per inizializzare il sistema, utilizzando Ant, basta copiare le due directory MUM e MUM2
nelle opportune directory Lab, che contengono anche il tool Ant, installate sui PC.
Per l'inizializzazione delle diverse topologie basta invocare il comando "loadTopology",
digitando da shell/prompt: ant loadTopology.
L'esecuzione di questo comando produce la richiesta della topologia da configurare,
bisognerà quindi digitare la topologia desiderata, per quanto definito in questo documento cioè,
è possibile scegliere fra le seguenti topologie:
- topologia1;
- topologia2;
- topologia3.
Alcune notazioni
- In rosso vengono evidenziati i default place;
- In verde i semplici place;
- I rettangoli che racchiudono le diverse topologie evidenziano che tutti i place/default place al
loro interno vengono fatti eseguire all'interno della stessa JVM.
Topologia 1
La prima topologia prevede tutto l'ambiente sia fatto girare al di sopra di un'unica

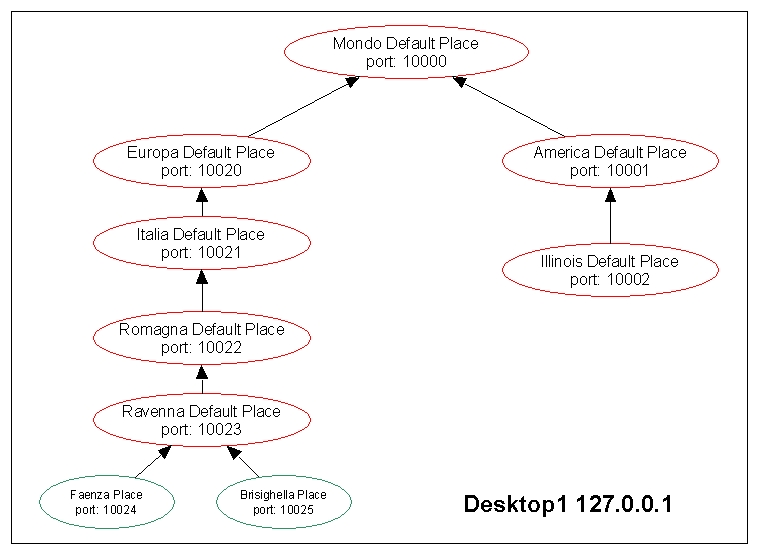

JVM. Si riporta di seguito lo schema di questa prima topologia.
Topologia 2
La prima topologia prevede l'ambiente sia fatto girare al di sopra di due

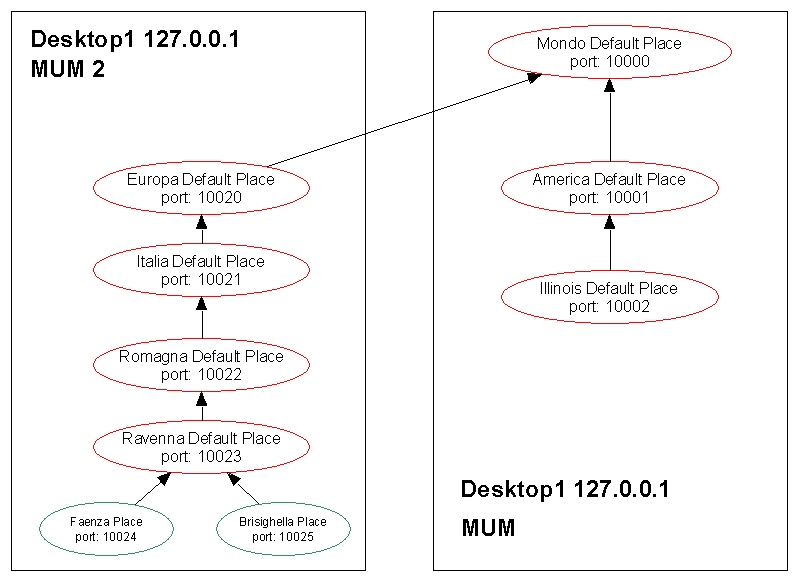

JVM. Si riporta di seguito lo schema di questa seconda topologia, che simula un vero e proprio
ambiente distribuito.
Topologia 3
La terza ed ultima topologia di esempio è assai simile alla seconda, ma prevede una
diversa inizializzazione dell'ambiente di esecuzione.

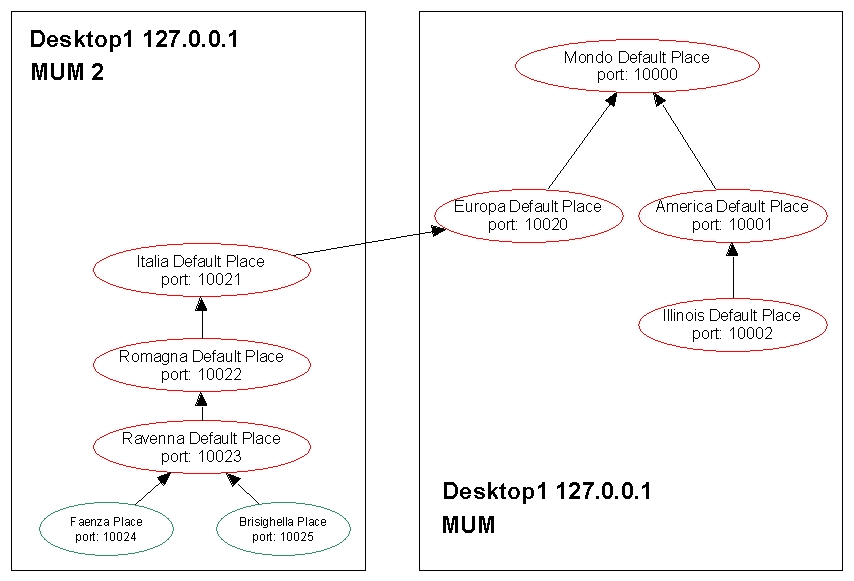

Si riporta di seguito lo schema di questa topologia.
