52) Su cosa si basa l’architettura dell’interconnessione?

È misurata dal costo, dalla velocità ed affidabilità di invio dei messaggi dalla provenienza verso la destinazione.

• Parametri:
  • latenza
  • banda
  • connettività
  • costo hardware
  • reliability
  • funzionalità (es. combinazione messaggi, frammentazione)

• Scelte:
  • Topologia
    • statica
    • dinamica



  • Modi di operazione dell’architettura
    • sincrono
    • asincrono



  • Switching
    • packet switching
    • circuit switching
    • virtual cut-through (wormhole)

• Strategia di controllo
  • centralizzato
  • distribuito



• Tipo di interconnessione:
  • Globale (libera e non vincolata)
    • interconnessione completa: ogni processore è collegato con tutti i banchi di memoria, realizzato tramite bus o uso di switch.
    • unico crossbar
    • crossbar switch

• Ristretta (vincolata)
• reti dirette statiche
• anelli (ring)
• interconnessione nel piano (mesh)
• alberi (tree)
• ipercubi (un ipercubo con n nodi per ognuna delle K dimensioni ha Kⁿ nodi)
• cube connected cycles (CCC)

reti indirette a stage (le reti dirette statiche implicano un numero di connessioni molto alto al crescere della complessità. Le reti a stage permettono una maggiore semplicità circuitale, anche se realizzativamente sono più complesse, in quanto ci sono da gestire diverse problematiche, quali le collisioni negli stage, superate con stage intermedi addizionali):

• Omega network
• Banyan network
• Benes network

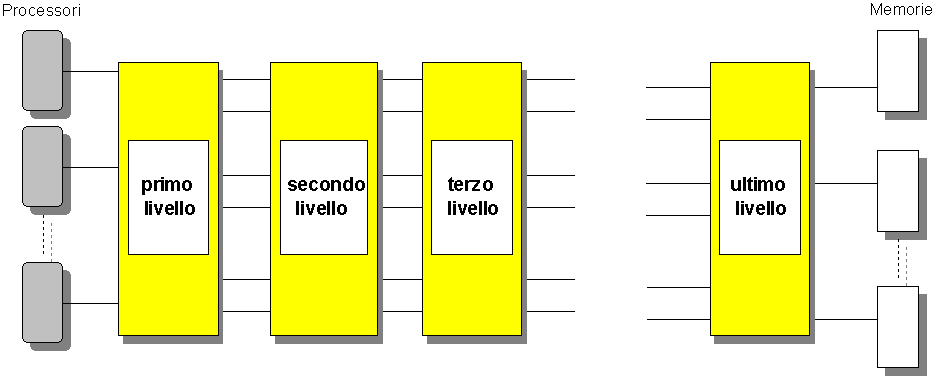

rete indiretta a stage
